列管式換熱器
列管式換熱器(tubular exchanger)是目前化工及酒精生產上應用*廣的一種換熱器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質 ，可分別采用普通碳鋼、紫銅、或不銹鋼制作。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程;另一種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程列管式換熱器?！ 」潭ü馨迨健 ×泄苁綋Q熱器的結構比較簡單、緊湊、造價便宜，但管外不能機械清洗。此種換熱器管束連接在管板上，管板分別焊在外殼兩端，并在其上連接有頂蓋，頂蓋和殼體裝有流體進出口接管。通常在管外裝置一系列垂直于管束的擋板。同時管子和管板與外殼的連接都是剛性的，而管內管外是兩種不同溫度的流體。因此，當管壁與殼壁溫差較大時，由于兩者的熱膨脹不同，產生了很大的溫差應力，以至管子扭彎或使管子從管板上松脫，甚至毀壞換熱器?！ 榱丝朔夭顟?yīng)力必須有溫差補償裝置，一般在管壁與殼壁溫度相差50℃以上時，為安全起見，換熱器應有溫差補償裝置。但補償裝置(膨脹節)只能用在殼壁與管壁溫差低于60～70℃和殼程流體壓強不高的情況。一般殼程壓強超過0.6Mpa時由于補償圈過厚，難以伸縮，失去溫差補償?shù)淖饔?，就?yīng)考慮其他結構。 浮頭式 換熱器的一塊管板用法蘭與外殼相連接，另一塊管板不與外殼連接，以使管子受熱或冷卻時可以自由伸縮，但在這塊管板上連接一個頂蓋，稱之為“浮頭”，所以這種換熱器叫做浮頭式換熱器。其優點是：管束可以拉出，以便清洗;管束的膨脹不變殼體約束，因而當兩種換熱器介質的溫差大時，不會因管束與殼體的熱膨脹量的不同而產生溫差應力。其缺點為結構復雜，造價高?！ √盍虾健 ∵@類換熱器管束一端可以自由膨脹，結構比浮頭式簡單，造價也比浮頭式低。但殼程內介質有外漏的可能，殼程中不應處理易揮發、易燃、易爆和有毒的介質?！ 型管式 U形管式換熱器，每根管子都彎成U形，兩端固定在同一塊管板上，每根管子皆可自由伸縮，從而解決熱補償問題。管程至少為兩程，管束可以抽出清洗，管子可以自由膨脹。其缺點是管子內壁清洗困難，管子更換困難，管板上排列的管子少。優點是結構簡單，質量輕，適用于高溫高壓條件?！ u流熱膜 渦流熱膜換熱器采用*新的渦流熱膜傳熱技術，通過改變流體運動狀態來增加傳熱效果，當介質經過渦流管表面時，強力沖刷管子表面，從而提高換熱效率。*高可達10000W/m2℃。同時這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式，在換熱管表面形成繞流，對流換熱系數降低。
查看詳情 →

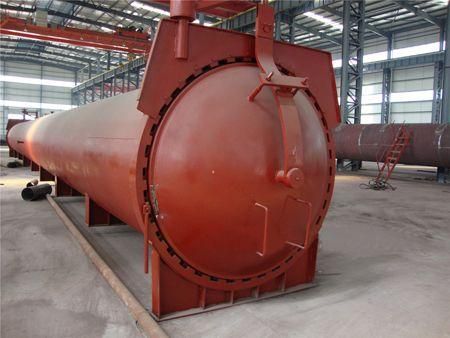

蒸壓釜
蒸壓釜又稱蒸養釜、壓蒸釜，是一種體積龐大、重量較重的大型壓力容器。蒸壓釜用途十分廣泛，**應用于加氣混凝土砌塊、混凝土管樁、灰砂磚、煤灰磚、微孔硅酸鈣板、新型輕質墻體材料、保溫石棉板、高強度石膏等建筑材料的蒸壓養護，在釜內完成Cao—Si02—H2O的水熱反應。同時還廣泛適用于橡膠制品、木材干燥和防腐處理、重金屬冶煉、耐火磚侵油滲煤、符合玻璃蒸養、化纖產品高壓處理、食品罐頭高溫高壓處理、紙漿蒸煮、電纜硫化、漁網定型以及化工、醫藥、航空航天工業、保溫材料、紡工、軍工等需壓力蒸養生產工藝過程的生產項目?！ ‘a(chǎn)品性能 1.蒸壓釜為鋼制臥式筒型裝置，釜蓋采用整塊16MnR鋼板壓制而成，釜蓋法蘭，釜體法蘭采用16Mn整體鍛造加工而成。受壓部件焊縫均按相關標準進行了熱處理和嚴格的無損檢測?！ ?.蒸壓釜門為活動快開門結構，靠手搖減速機進行啟閉，也可根據用戶要求采用電動、氣動、液動啟閉。配備有完善的安全聯鎖保護裝置，*大限度地避免了誤操作隱患，確保了蒸壓釜的安全運行和操作人員的安全生產。釜門開啟型式有側開和上開兩種型式供用戶選擇。側開式采用旋轉臂式開門機構，轉動靈活，低位操作，開啟簡單方便;上開式采用杠桿式開門機構，杠桿下端與釜門連接，上端裝有配重裝置，該型式開啟輕便，釜側占用空間小?！ ?.蒸壓釜門密封采用**廠家生產的進口橡膠密封圈，安裝簡單，密封性好，使用壽命長。釜體支座針對不同部位，設置有固定支座，活動支座，端部專用支座三種形式。較好地適應了釜體的熱脹冷縮，保證了蒸壓釜的正常工作和使用壽命?！ ?.蒸壓釜設有安全閥，壓力表、測溫元件，進排汽閥，密封球閥，疏水閥等必要的閥門和儀表，并備有除污罐供用戶選配使用?！ ?.蒸壓釜內件除有常規的蒸汽分配管和導軌外，我們更為用戶著想，專門設置了密封汽防沖罩，疏水罩。
查看詳情 →
